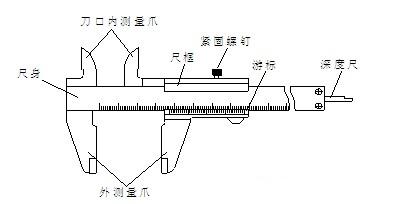

游标卡尺是一种常用量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。

一、游标卡尺的使用方法：

将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量。测量时，右手拿住尺身，大拇指移动游标，左手拿待测量的物体，使待测量物位于量爪之间，当与量爪紧紧相贴时，即可读数。

二、游标卡尺的读数：

读数时可分三步：1、先读整数——看游标零线的左边，在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分；2、再读小数——看游标零线的右边，副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分；3、得出被测尺寸——将所得到的整数和小数部分相加，就是被测量的尺寸。（如下图被测量的尺寸是33.24mm)

三、游标卡尺的注意事项：

1、测量前应把卡尺擦干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。

2、移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉落。

3、当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置。要先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。

4、用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪刚好接触零件表面。如果测量压力过大，不但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形，使测量得的尺寸不准确。

5、在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。

6、为了获得正确的测量结果，可以多测量几次。即在零件的同一截面上的不同方向进行测量。
