“曲面驱动”在选择驱动几何体的时候，通常会遇到如上图报警，导致无法生成刀路。

“曲面驱动”对驱动几何要求极为严格，复杂曲面是无法被选定的。

基本要求如下：

 驱动几何可以是平面或非平面，为了使驱动曲面上生成的驱动点均匀，通常要求驱动曲面必须是比较光顺的表面，且形状不能太复杂。

必须有序选择驱动曲面，不能无规律选择。

 驱动曲面必须是相邻的面，有共同的边，UV栅格必须整齐排列，以便驱动曲面上能够整齐的安排行和列的网格。

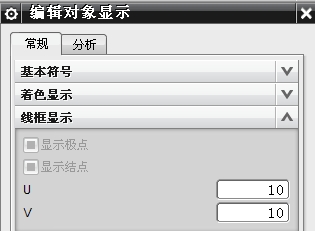

删格效果可通过编辑对象显示设置，以确定是否可以被选定。如下图：

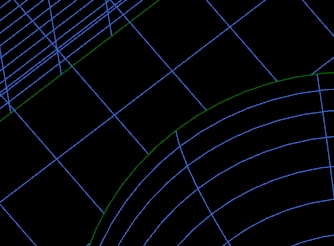

无法被选定，UV栅格错位。

可以被选定，UV栅格整齐排列。
